Abzweigkasten Abox XT 025-2,5² (49240201) Abox (jusqu'en 2024): Spelsberg
Cet article est archivé!

Boîte de raccordement

Abox XT 025-2,5²

Référence produit: 49240201 | Dimensions: 82 x 82 x 52 mm

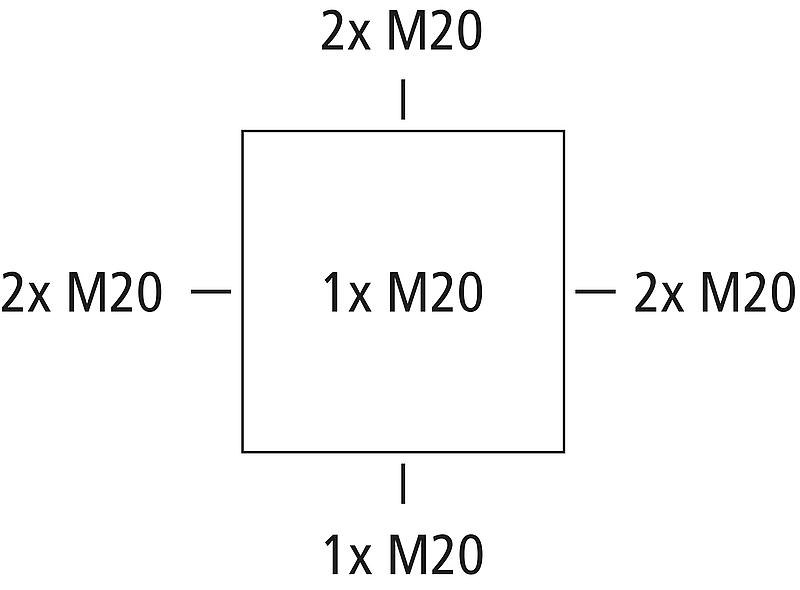

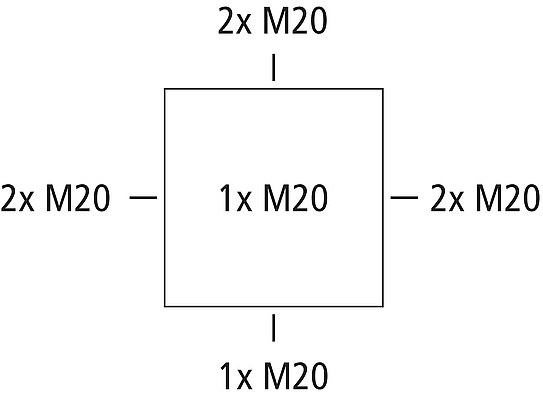

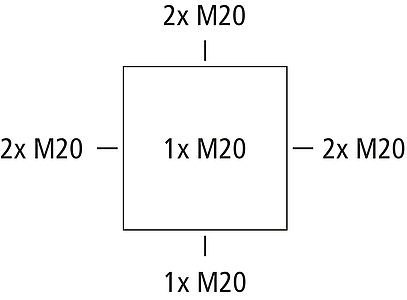

Boîte de raccordement, avec indice de protection IP68, Section nominale 2,5 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membranes extractibles, M20, (1 Arrière, 7 latéral), points de fixation internes, avec bornes à vis pour le coulage, pour le montage dans les zones d'inondation et dans la terre sans charges dues au trafic routier

gris, In=24 Ampères, avec borne à vis, 5 pôles - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

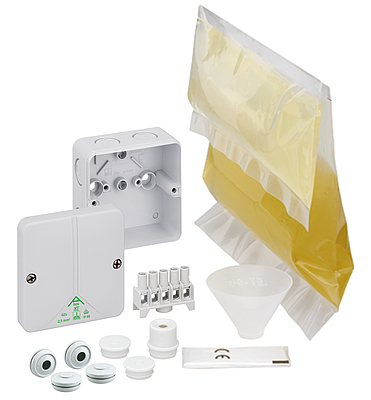

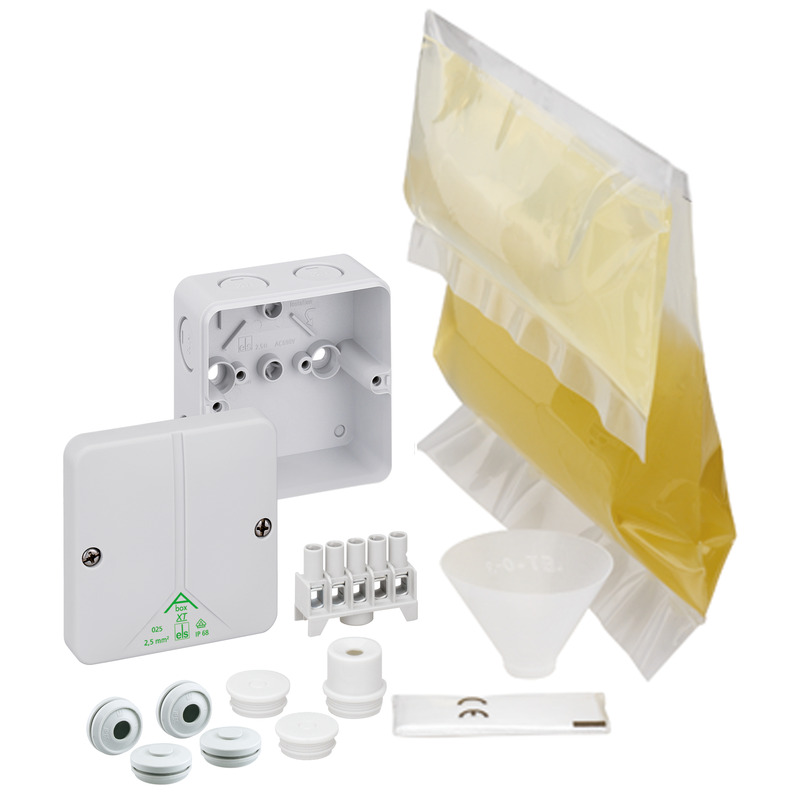

Accessoires joints:
4 raccords à double membrane IP66 M20 - plage d'étanchéité 7 - 12 mm, 2 bouchons de fermeture M20, 1 entrée de câbles M20, 1 sachet de résine GHB1 avec trémie de remplissage

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 2,5 mm²
Classe de protection II
Type de protection IP68
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 82 mm
Longueur 82 mm
Hauteur 52 mm
Poids 0.474 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Universel
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902351411
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (415 Ko)

Fiche cotée

Plan dimensionnel pdf (362 Ko)
Plan dimensionnel dxf (2 Mo)
Plan dimensionnel dwg (477 Ko)
Plan dimensionnel jpg (1 Mo)

Fiche de données de sécurité

Fiche de données de sécurité EN pdf (774 Ko)
Fiche de données de sécurité DK pdf (199 Ko)
Fiche de données de sécurité DE pdf (794 Ko)

Certificat

VDE Certificat (DIN EN 60670-1 / -22) DE/EN pdf (269 Ko)
CE Explication DE/EN/FR pdf (311 Ko)
CE Explication DE/EN/FR pdf (62 Ko)
UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/PL pdf (315 Ko)
CE Explication DE/EN/PL pdf (90 Ko)

Accessoires

Cet article est archivé!

Sachet de résine GHB 1

  • Référence produit: 49250201

250 ml, sans halogène



Sachet de résine GHB 1, pour Abox XT 025-2,5² et Abox XT SL 2,5², sans marquage avec trémie et gants...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
