Abzweigkasten Abox-i 350-L/sw (49193501) Abox (jusqu'en 2024): Spelsberg
Ce produit est obsolète. expire à 28.02.2025

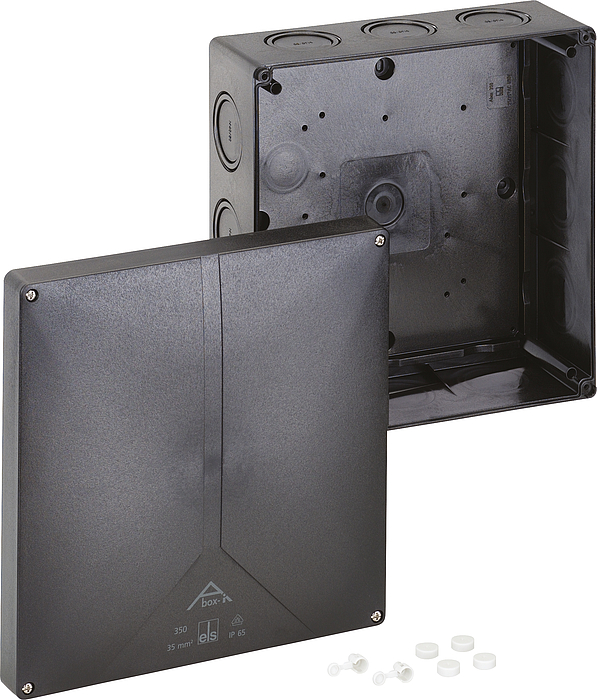

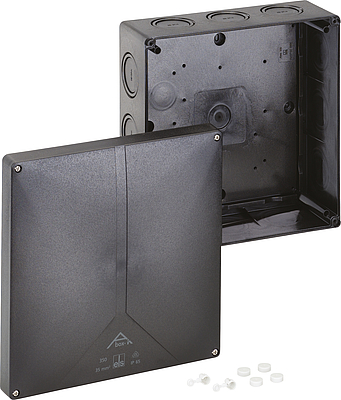

Boîte de raccordement

Abox-i 350-L/sw

Référence produit: 49193501 | Dimensions: 250 x 250 x 115 mm

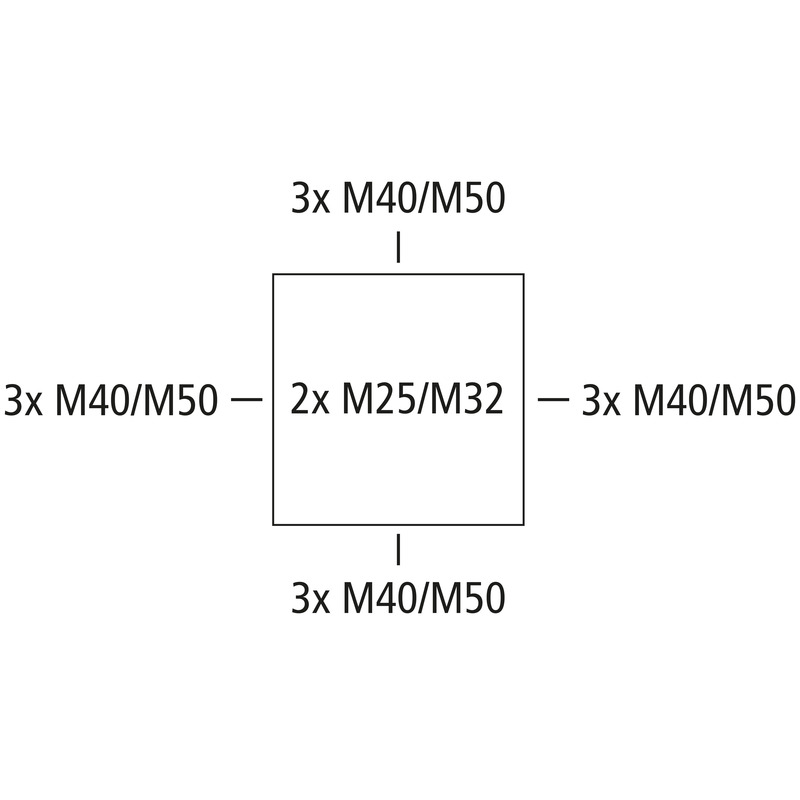

Boîte de raccordement, avec indice de protection IP65, Section nominale 35 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M25/M32/M40/M50, (2 Arrière, 12 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

noir, sans bornes

Accessoires joints:
1 Kit de plombage

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 35 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure noir
Couleur de la partie supérieure noir

Dimensions

Largeur 250 mm
Longueur 250 mm
Hauteur 115 mm
Poids 1.025 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902931026
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (533 Ko)
Plan dimensionnel dxf (5 Mo)
Plan dimensionnel dwg (946 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

VDE Certificat (DIN EN 60670) DE/EN pdf (329 Ko)
UKCA Explication EN pdf (49 Ko)
DLG Homologation DE pdf (2 Mo)
CE Explication DE/EN/PL pdf (316 Ko)
DLG Homologation EN pdf (2 Mo)
CE Explication DE/EN/FR pdf (312 Ko)
DNV Certificat EN pdf (198 Ko)

Accessoires

Presse-étoupes KVR M20-MGM/sw

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22702001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM/sw

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22702501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM/sw

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22703201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM/sw

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22704001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M50-MGM/sw

  • Dimensions : 60 x 60 x 63 mm
  • Référence produit: 22705001

Plage d'étanchéité 21 - 34,5 mm, Longueur du filetage 13 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Passe-câbles à double membrane DMS M20/sw

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26002001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25/sw

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26002501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32/sw

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26003201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Kit de combinaison de boîtiers KS M25

  • Dimensions : 36 x 32 x 27 mm
  • Référence produit: 19202501

Longueur du filetage 19 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Kit de combinaison de boîtiers KS M25-gro

  • Dimensions : 36 x 32 x 22 mm
  • Référence produit: 19202601

Longueur du filetage 22 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Raccord de tube RST M20

  • Dimensions : 29 x 26 x 38 mm
  • Référence produit: 28842001

pour tubes avec un diamètre externe de 20 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Cet article est archivé!

Barrette de bornes HandyGrip VG 20

  • Référence produit: 68502001

tri par couleur



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Barrette de bornes HandyGrip VG 21

  • Référence produit: 68502101

fermeture d'un côté, tri par coul.



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Barrette de bornes HandyGrip VG 21 w

  • Référence produit: 68512101

fermeture d'un côté, blanc



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Borne à enficher HandyQuick SQ 32

  • Référence produit: 68832001

gris foncé, 3 x 1.0-2.5 mm²



Borne de connexion sans vis pour conducteurs rigidel selon DIN EN 60998 (VDE 0613), Ui=400 V



Cet article est archivé!

Borne à enficher HandyQuick SQ 52

  • Référence produit: 68852001

gris foncé, 5 x 1.0-2.5 mm²



Borne de connexion sans vis pour conducteurs rigidel selon DIN EN 60998 (VDE 0613), Ui=400 V



Bloc de bornes Abox 250/350 KLS-25²/35²

  • Dimensions : 277 x 66 x 18 mm
  • Référence produit: 84003501

5-pôles - 35 mm²



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V



Cet article est archivé!

Rail normalisé NS35-216/2

  • Dimensions : 35 x 219 x 15 mm
  • Référence produit: 89403501

pour Abox/Abox-i 250, Abox/Abox-i 350, longueur 218,5 mm



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation



Cet article est archivé!

Plaque de montage Abox 350 MPI

  • Dimensions : 217 x 217 x 2,5 mm
  • Référence produit: 89503501

pour Abox/Abox-i 350



Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation
