Ce produit est obsolète. expire à 28.02.2025
Accès au produit successeur

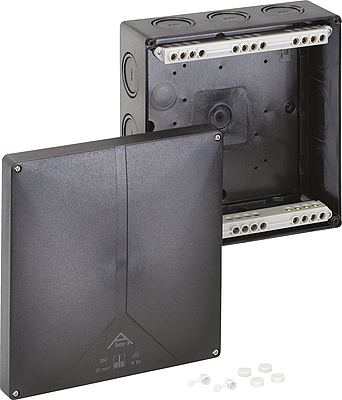

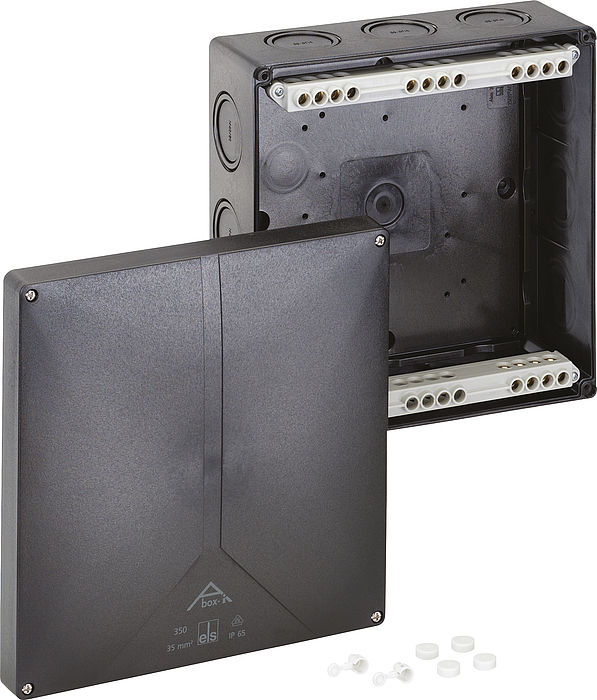

Abox-i 350-35²/sw Abox-i 350-35²/sw

Boîte de raccordement

Abox-i 350-35²/sw

Référence produit: 49143501 | Dimensions: 250 x 250 x 115 mm

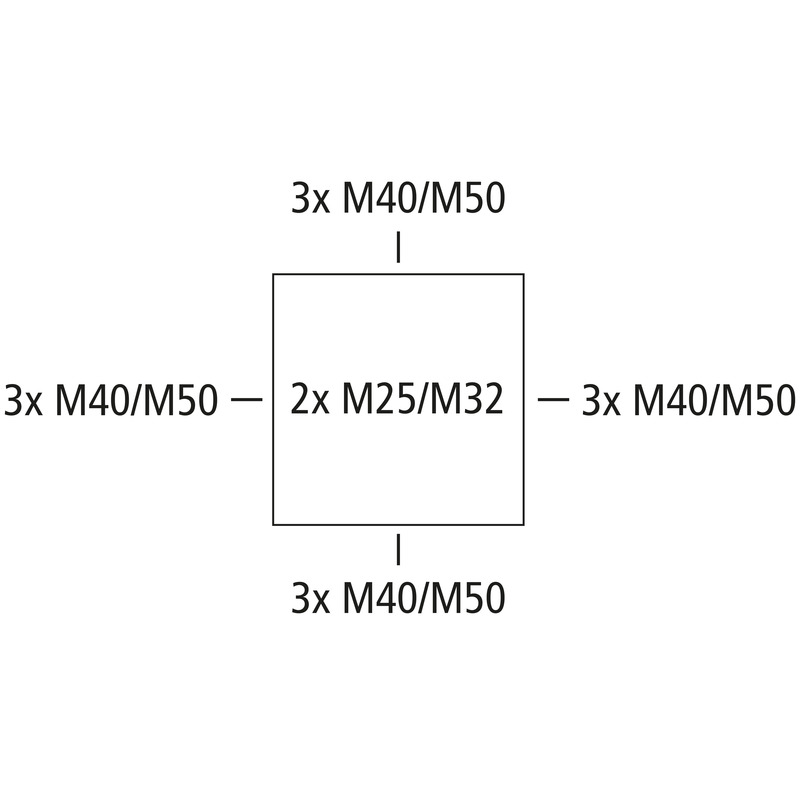

Boîte de raccordement, avec indice de protection IP65, Section nominale 35 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M25/M32/M40/M50, (2 Arrière, 12 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

noir, avec bornes à vis en saillie, 5 pôles - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Accessoires joints:
1 Kit de plombage

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 35 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure noir
Couleur de la partie supérieure noir

Dimensions

Largeur 250 mm
Longueur 250 mm
Hauteur 115 mm
Poids 1.333 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902931019
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (533 Ko)
Plan dimensionnel dxf (5 Mo)
Plan dimensionnel dwg (946 Ko)

Certificat

CE Explication DE/EN/PL pdf (316 Ko)
DLG Homologation DE pdf (2 Mo)
UKCA Explication EN pdf (49 Ko)
DLG Homologation EN pdf (2 Mo)
CE Explication DE/EN/FR pdf (312 Ko)
DNV Certificat EN pdf (198 Ko)
VDE Certificat (DIN EN 60670) DE/EN pdf (329 Ko)
