Ce produit est obsolète. expire à 28.02.2025

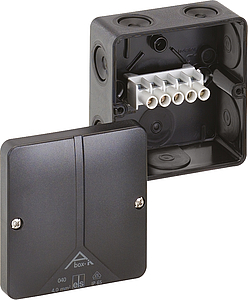

Boîte de raccordement

Abox-i 040-4²/sw

Référence produit: 49140401 | Dimensions: 93 x 93 x 55 mm

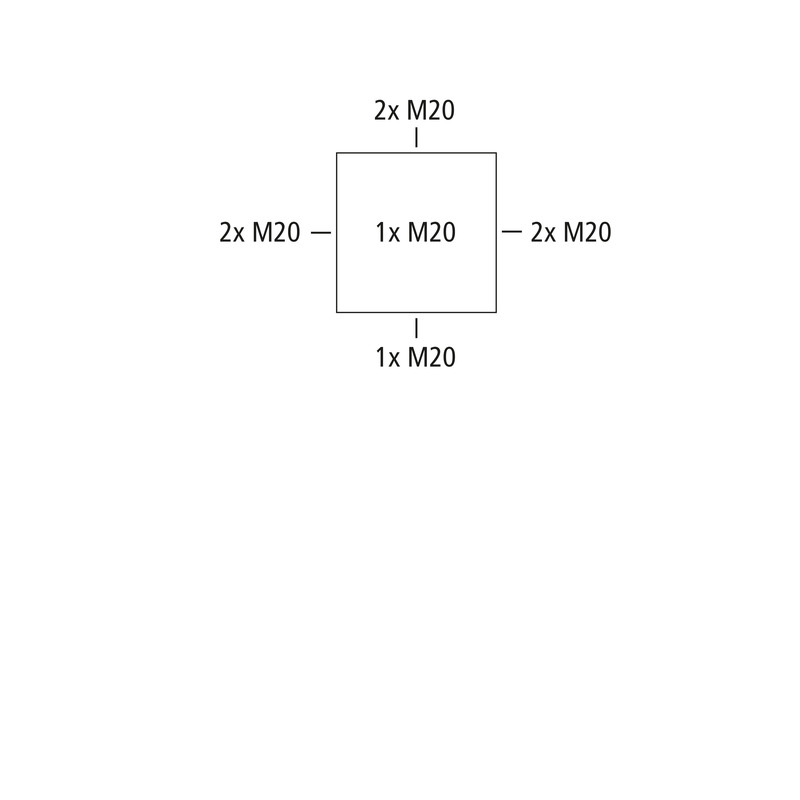

Boîte de raccordement, avec indice de protection IP65, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

noir, avec borne à vis, 5 pôles - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	93 mm
Longueur	93 mm
Hauteur	55 mm
Poids	0.131 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

pour plage d’étanchéité min.	2 mm
pour plage d’étanchéité max.	16 mm
Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902930937
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	ASA-PC
Matériau de la partie supérieure	ASA-PC
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (1 Mo)

Fiche cotée

Plan dimensionnel	pdf (388 Ko)
Plan dimensionnel	dxf (3 Mo)
Plan dimensionnel	dwg (508 Ko)
Plan dimensionnel	jpg (2 Mo)

Certificat

CE Explication DE/EN/PL	pdf (316 Ko)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
DLG Homologation EN	pdf (2 Mo)
DLG Homologation DE	pdf (2 Mo)
DNV Certificat EN	pdf (198 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
UKCA Explication EN	pdf (49 Ko)
