Ce produit est obsolète. expire à 28.02.2025

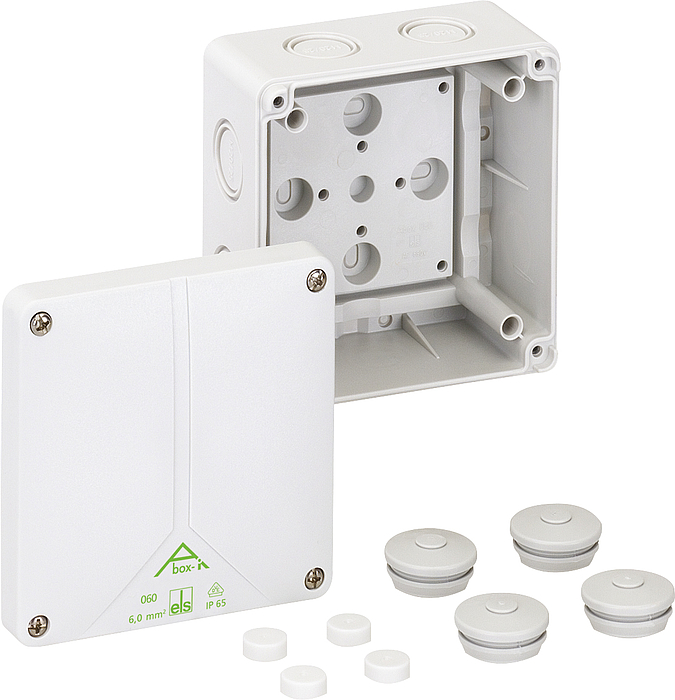

Boîte de raccordement

Abox-i 060-L

Référence produit: 49090601 | Dimensions: 110 x 110 x 67 mm

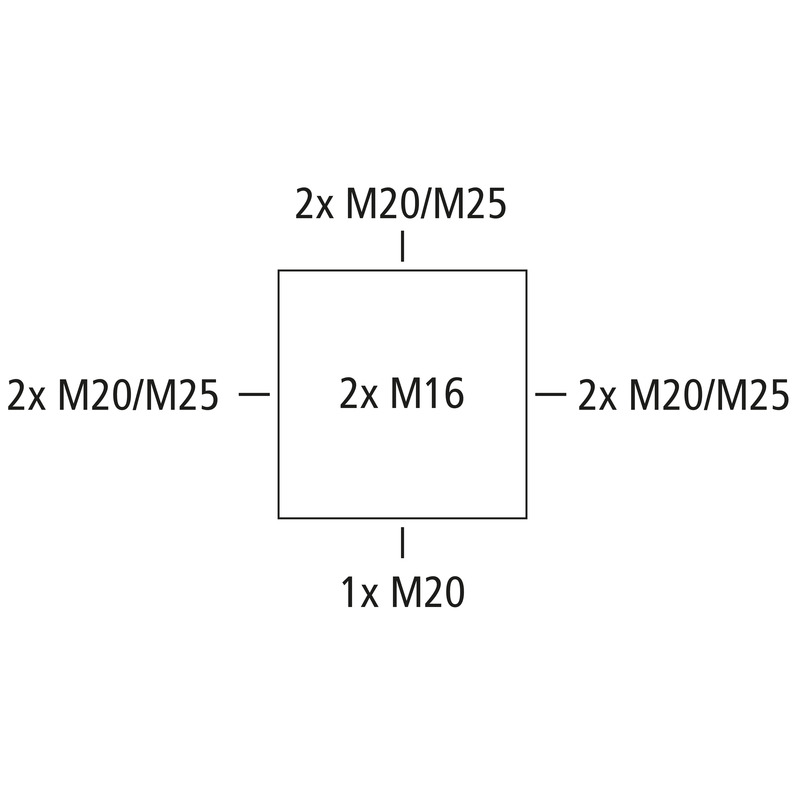

Boîte de raccordement, avec indice de protection IP65, Section nominale 6 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, sans bornes

Accessoires joints:
4 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	6 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	110 mm
Longueur	110 mm
Hauteur	67 mm
Poids	0.2282 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902557974
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (1 Mo)

Fiche cotée

Plan dimensionnel	pdf (369 Ko)
Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	dwg (748 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
UKCA Explication EN	pdf (49 Ko)
CE Explication DE/EN/PL	pdf (316 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
DNV Certificat EN	pdf (198 Ko)
DLG Homologation EN	pdf (2 Mo)
DLG Homologation DE	pdf (2 Mo)

Accessoires

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M25-MGM

Dimensions : 31,5 x 31,5 x 44 mm
Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20/w

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M25/w

Dimensions : 29,7 x 29,7 x 13,6 mm
Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M25

Dimensions : 29,7 x 29,7 x 13,6 mm
Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Kit de combinaison de boîtiers KS M25

Dimensions : 36 x 32 x 27 mm
Référence produit: 19202501

Longueur du filetage 19 mm

Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...

Liste de surveillance

Détails

Kit de combinaison de boîtiers KS M25-gro

Dimensions : 36 x 32 x 22 mm
Référence produit: 19202601

Longueur du filetage 22 mm

Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...

Liste de surveillance

Détails

Pastille de ventilation BST M20/sw

Dimensions : 25,2 x 11,9 x 25,2 mm
Référence produit: 26202001

noir

Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

Liste de surveillance

Détails

Pastille de ventilation BST M20

Dimensions : 25,22 x 11,9 x 25,2 mm
Référence produit: 26242001

gris

Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

Liste de surveillance

Détails

Bloc de bornes Abox 060 KLS-6²

Dimensions : 46,6 x 17,8 x 31,5 mm
Référence produit: 84000601

5-pôles - 6 mm²

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690V

Liste de surveillance

Détails

Cet article est archivé!

Kit de plombage Abox PST

Dimensions : 10 x 25 x 12,5 mm
Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...

Kit de plombage

Liste de surveillance

Détails

Cet article est archivé!

Plaque de montage Abox 060 MPI

Dimensions : 83 x 83 x 2,5 mm
Référence produit: 89500601

pour Abox/Abox-i 060

Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation

Liste de surveillance

Détails
