Cet article est archivé!

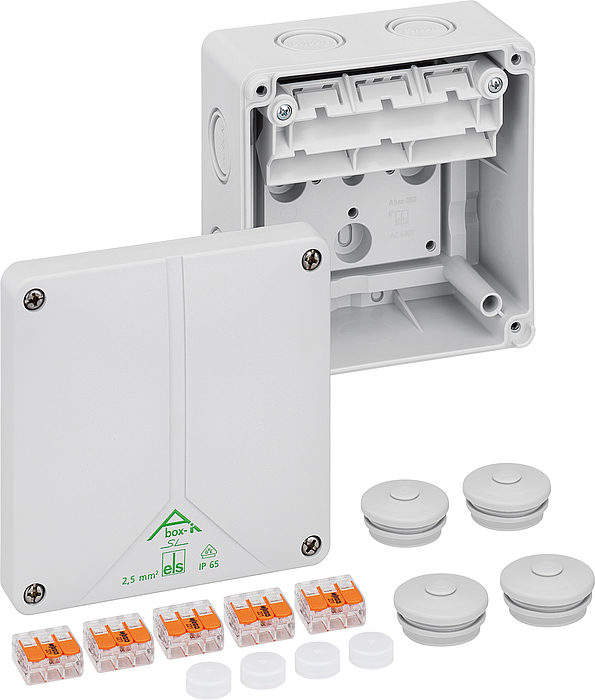

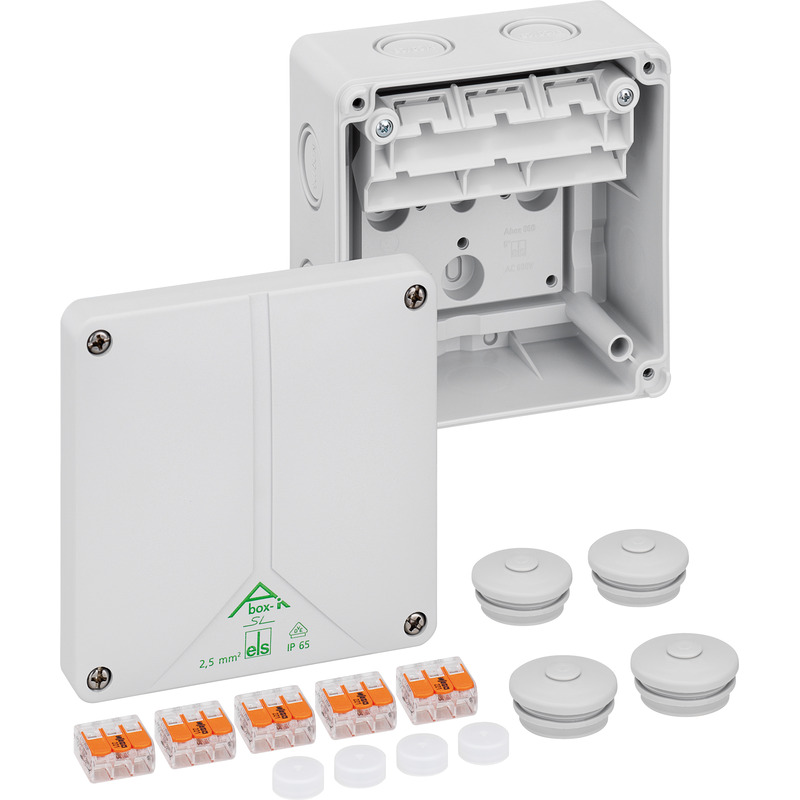

Boîte de raccordement

Abox-i SL-2,5/4²

Référence produit: 49080601 | Dimensions: 110 x 110 x 67 mm

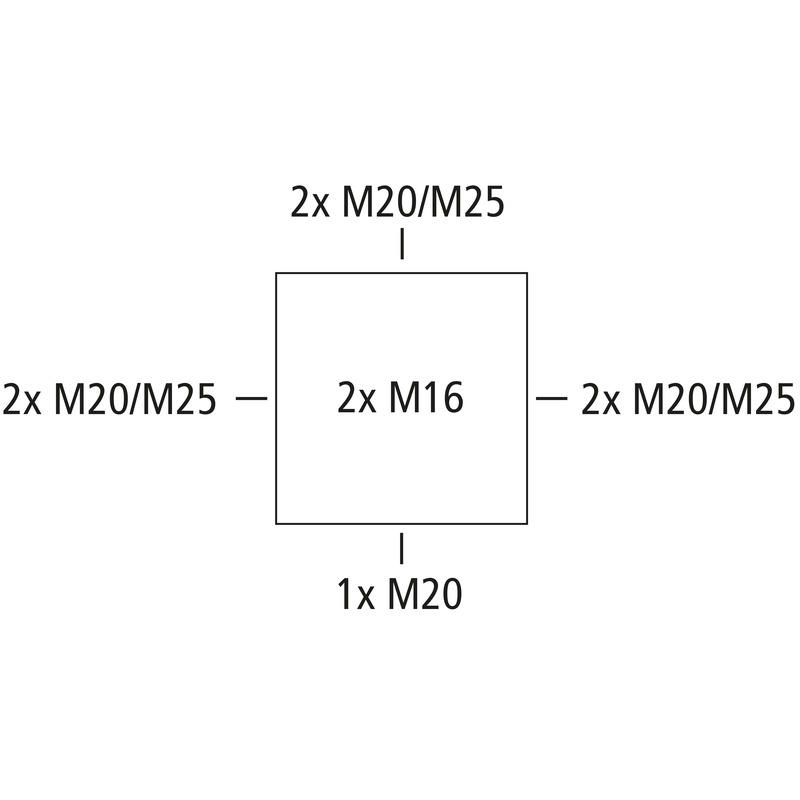

Boîte de raccordement, avec indice de protection IP65, Section nominale 4 mm², U_i=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, avec bornes sans vis pour des installations en environnement industriel et zone extérieure protégée

gris, avec 5 bornes 3 fils sans vis en saillie Wago 221-413 - section nominale max. selon DIN EN 60998 : 4 mm² pour une capacité de courant de 24 A, section acceptée par pôle : 3 x 0,2 à 4 mm² rigide et 3 x 0,14 à 4,0 mm² souple

Accessoires joints:
4 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm

Propriétés électriques

Tension nominale d'isolement CA	450 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	110 mm
Longueur	110 mm
Hauteur	67 mm
Poids	0.246 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902930876
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (485 Ko)
Plan dimensionnel	dxf (5 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

UKCA Explication EN	pdf (50 Ko)
DLG Homologation DE	pdf (2 Mo)
CE Explication DE/EN/FR	pdf (63 Ko)
VDE Certificat DE/EN	pdf (768 Ko)
DLG Homologation EN	pdf (2 Mo)
