Cet article est archivé!

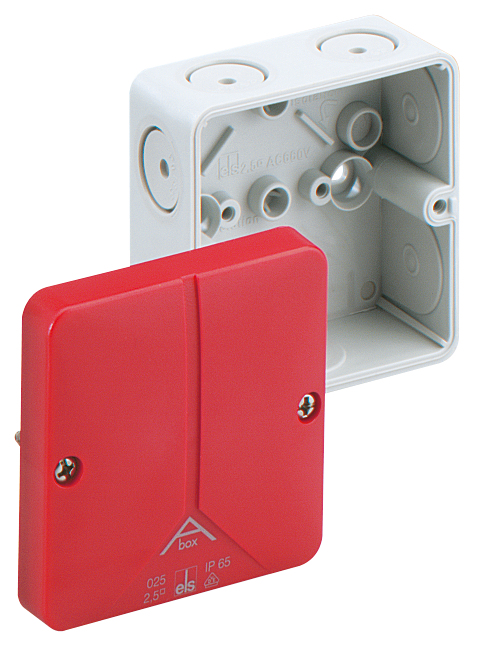

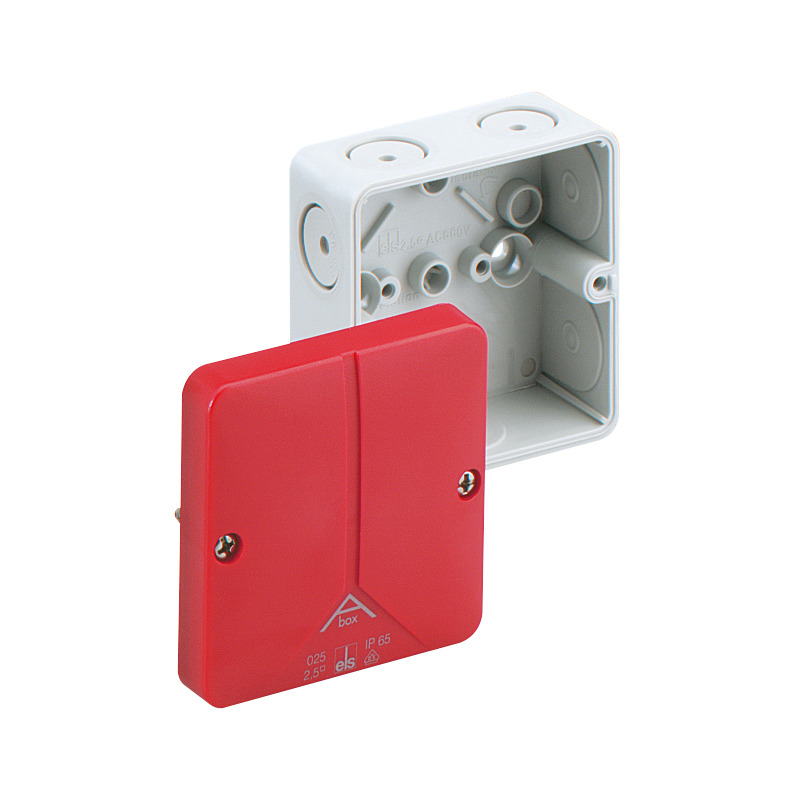

Boîte de raccordement

Abox-i 025 SB-L

Référence produit: 49070201 | Dimensions: 80 x 80 x 52 mm

Boîte de raccordement, avec indice de protection IP65, Section nominale 2,5 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, avec couvercle rouge, sans bornes, pour marquage des circuits d’éclairage de sécurité

Highlights

Les boîtes de dérivation résistantes aux intempéries Spelsberg Abox avec et sans bornes de 1,5 à 240 mm² sont extrêmement résistantes aux chocs et à la rupture. Elles sont conçues pour être utilisées par des conditions extrêmes et peuvent sur demande être utilisées avec un couvercle rouge pour signaler les circuits électriques de l’éclairage de sécurité.

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	2,5 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	rouge

Dimensions

Largeur	80 mm
Longueur	80 mm
Hauteur	52 mm
Poids	0.0888 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

pour plage d’étanchéité min.	2 mm
pour plage d’étanchéité max.	16 mm
Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	ASA-PC
Matériau de la partie supérieure	ASA-PC
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (1 Mo)

Fiche cotée

Plan dimensionnel	pdf (362 Ko)
Plan dimensionnel	dxf (2 Mo)
Plan dimensionnel	dwg (477 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

DNV Certificat EN	pdf (198 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
UKCA Explication EN	pdf (49 Ko)
DLG Homologation DE	pdf (2 Mo)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
DLG Homologation EN	pdf (2 Mo)
CE Explication DE/EN/PL	pdf (316 Ko)

Accessoires

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M20-GDB/MGM

Dimensions : 30 x 30 x 37 mm
Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Bouchon de fermeture VST M20

Dimensions : 24,5 x 24,5 x 13,5 mm
Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm

Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20/w

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Kit de combinaison de boîtiers KS M20

Dimensions : 100 x 40 x 30 mm
Référence produit: 19202001

Longueur du filetage 17 mm

Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...

Liste de surveillance

Détails

Pastille de ventilation BST M20/sw

Dimensions : 25,2 x 11,9 x 25,2 mm
Référence produit: 26202001

noir

Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

Liste de surveillance

Détails

Pastille de ventilation BST M20

Dimensions : 25,22 x 11,9 x 25,2 mm
Référence produit: 26242001

gris

Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

Liste de surveillance

Détails

Bloc de bornes Abox 025/040 KLS-2,5²/4²

Dimensions : 46,6 x 17,8 x 31,5 mm
Référence produit: 84000401

5 pôles - 2,5/4 mm²

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690V

Liste de surveillance

Détails

Cet article est archivé!

Kit de plombage Abox PST

Dimensions : 10 x 25 x 12,5 mm
Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...

Kit de plombage

Liste de surveillance

Détails

Porte-bornes Abox 025/040 KLH-SL 0,2/4²

Dimensions : 56,4 x 23 x 28,5 mm
Référence produit: 84000201

convient pour toutes les boîtiers de raccordement Abox / Abox-i...

Fixation de borne pour bornes d’installation WAGO de la série 221-41X

Liste de surveillance

Détails
