Ce produit est obsolète. expire à 28.02.2025
Accès au produit successeur

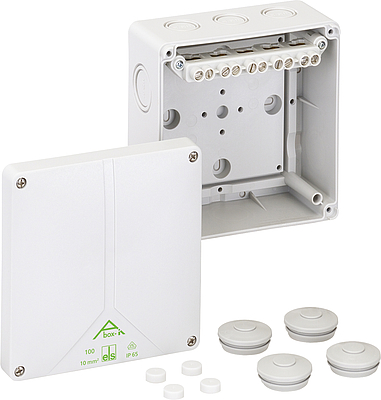

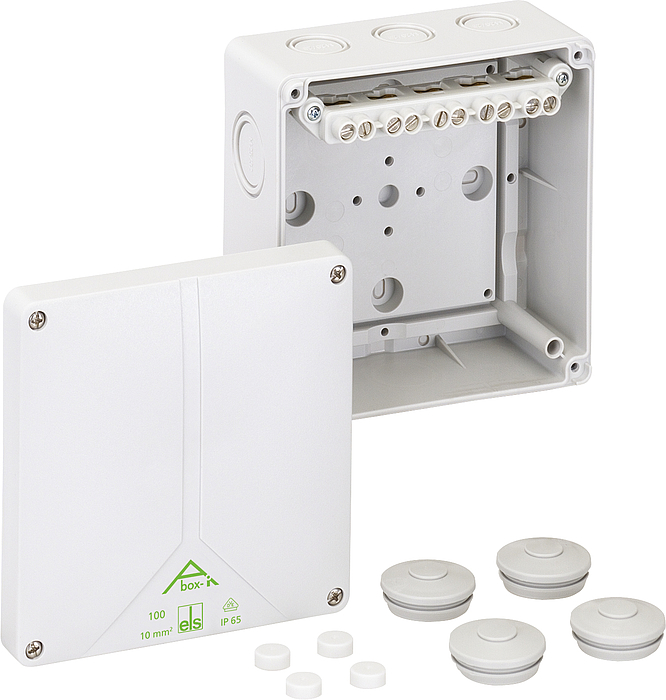

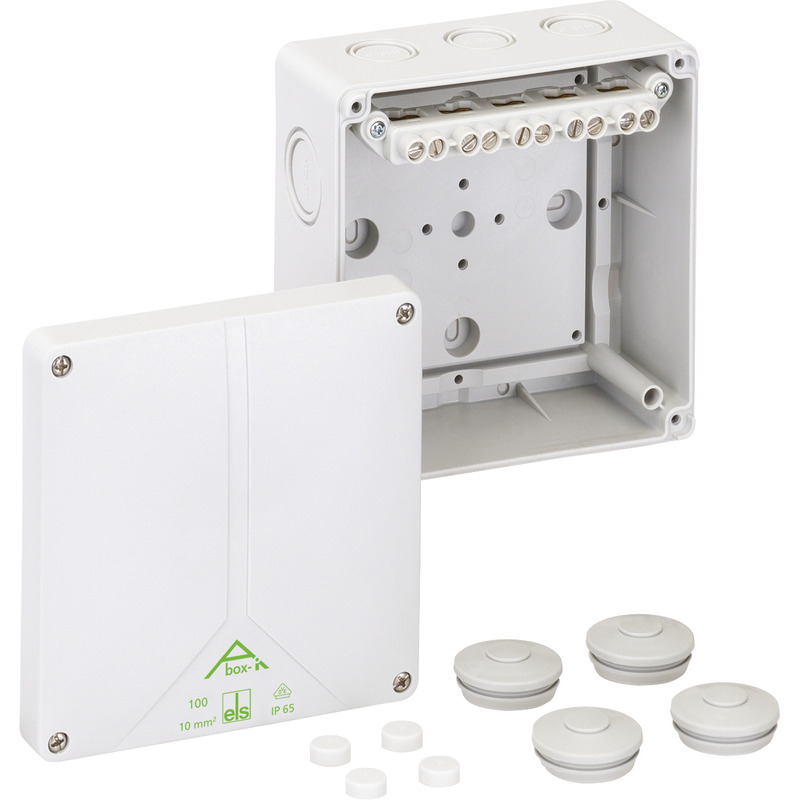

Abox-i 100-10² Abox-i 100-10²

Boîte de raccordement

Abox-i 100-10²

Référence produit: 49041001 | Dimensions: 140 x 140 x 79 mm

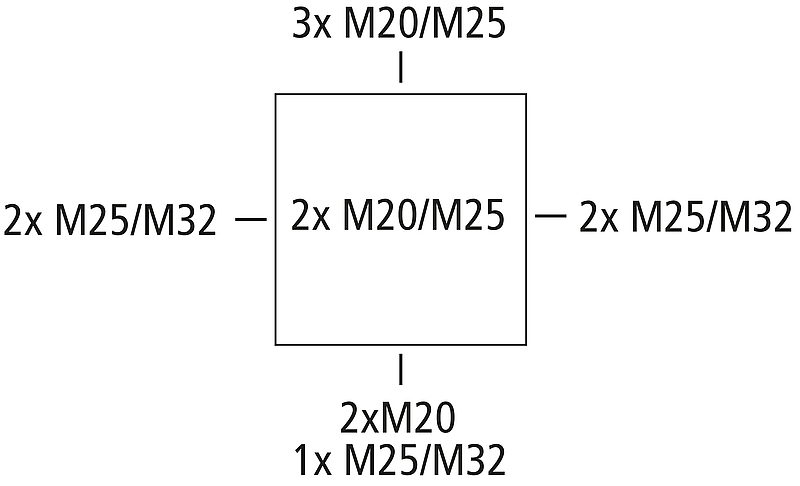

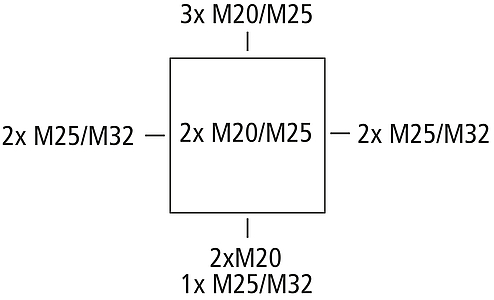

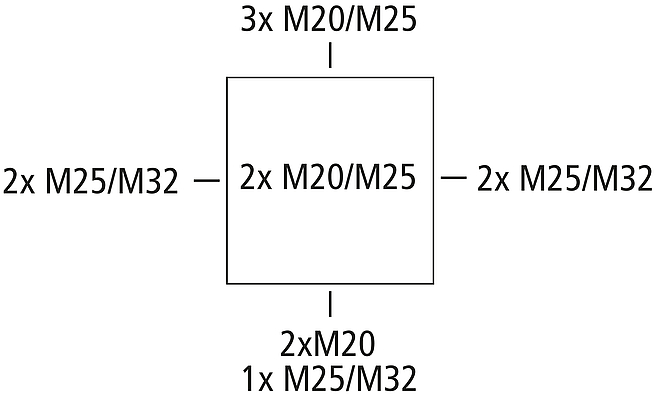

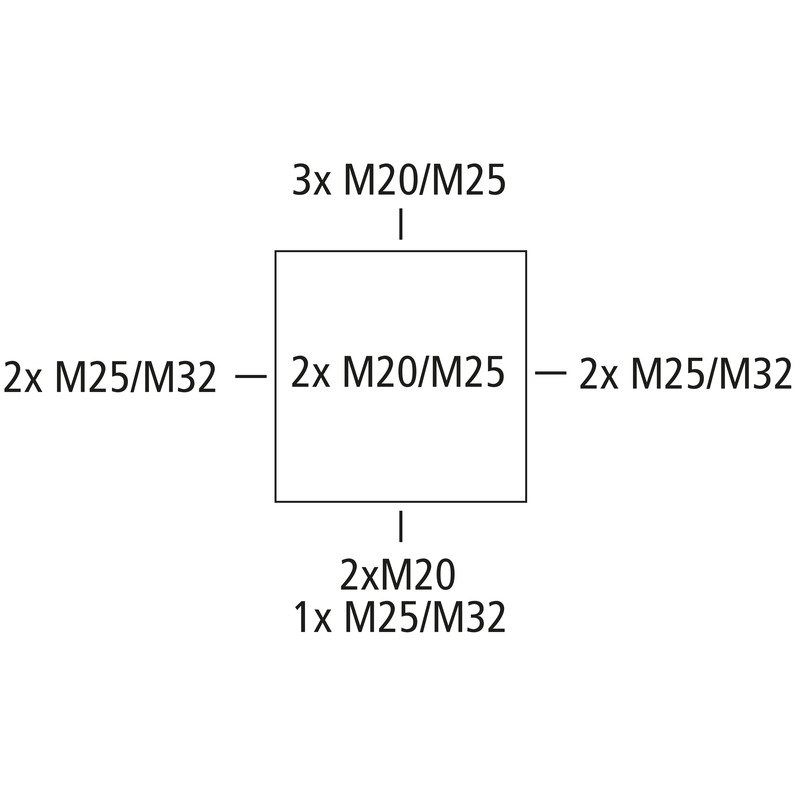

Boîte de raccordement, avec indice de protection IP65, Section nominale 10 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M32, (2 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, avec borne à vis en saillie, 5 pôles - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Accessoires joints:
4 Passe-câbles à double membrane IP66 M32 Plage d'étanchéité 14 - 21 mm

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 10 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 140 mm
Longueur 140 mm
Hauteur 79 mm
Poids 0.4244 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902152353
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel dxf (4 Mo)
Plan dimensionnel dwg (875 Ko)
Plan dimensionnel jpg (2 Mo)
Plan dimensionnel pdf (439 Ko)

Certificat

VDE Certificat (DIN EN 60670) DE/EN pdf (329 Ko)
DLG Homologation EN pdf (2 Mo)
CE Explication DE/EN/FR pdf (312 Ko)
DNV Certificat EN pdf (198 Ko)
UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/PL pdf (316 Ko)
DLG Homologation DE pdf (2 Mo)
