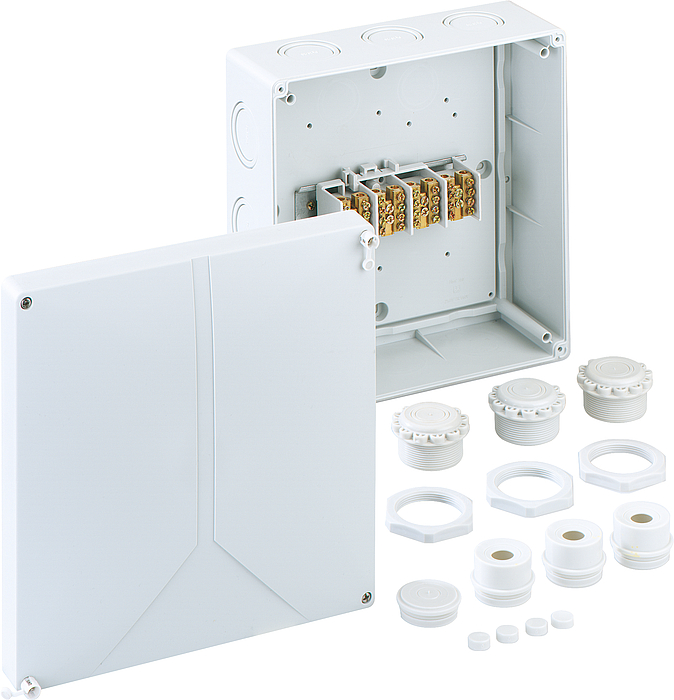

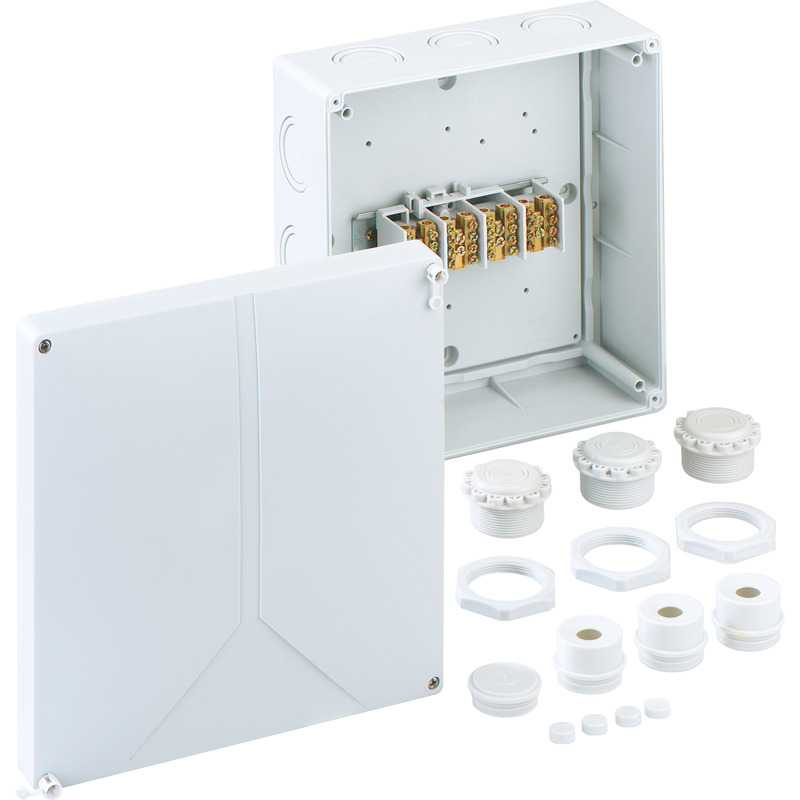

Abox HA 250 Abox HA 250

Boîte de raccordement

Abox HA 250

Référence produit: 48042501 | Dimensions: 250 x 250 x 115 mm

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 25 mm², Ui=690 V AC, Membranes extractibles, M20/M25/M32/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, avec borne de dérivation de ligne principale pour installations standard en intérieur

gris, avec borne à vis 4 pôles - 25 mm²

Accessoires joints:

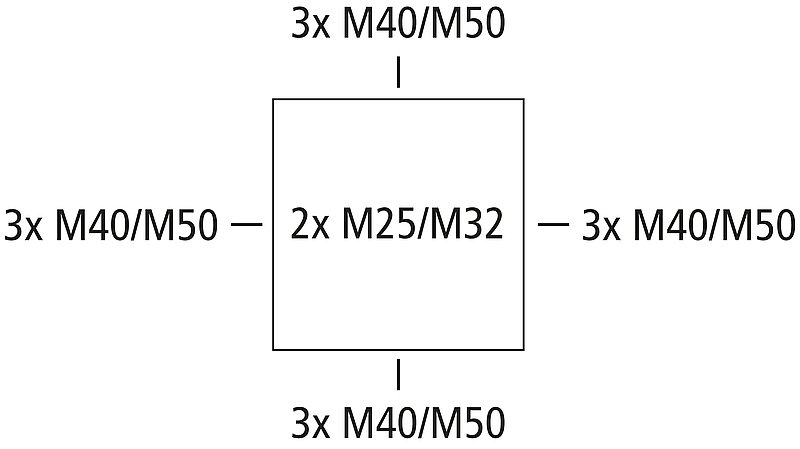

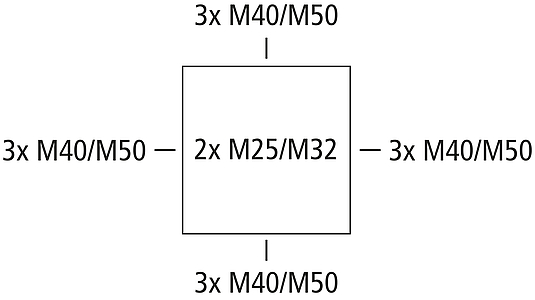

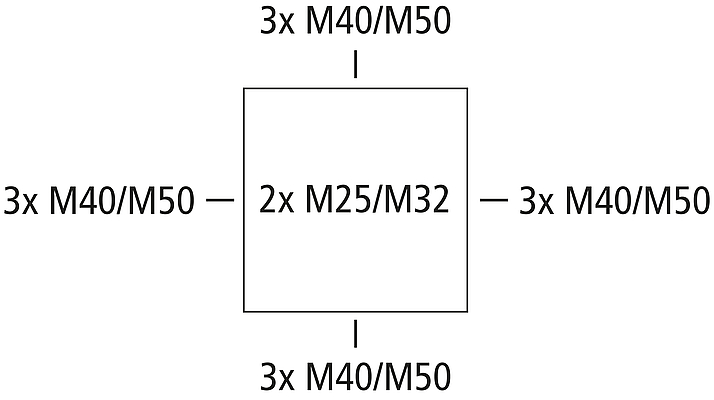

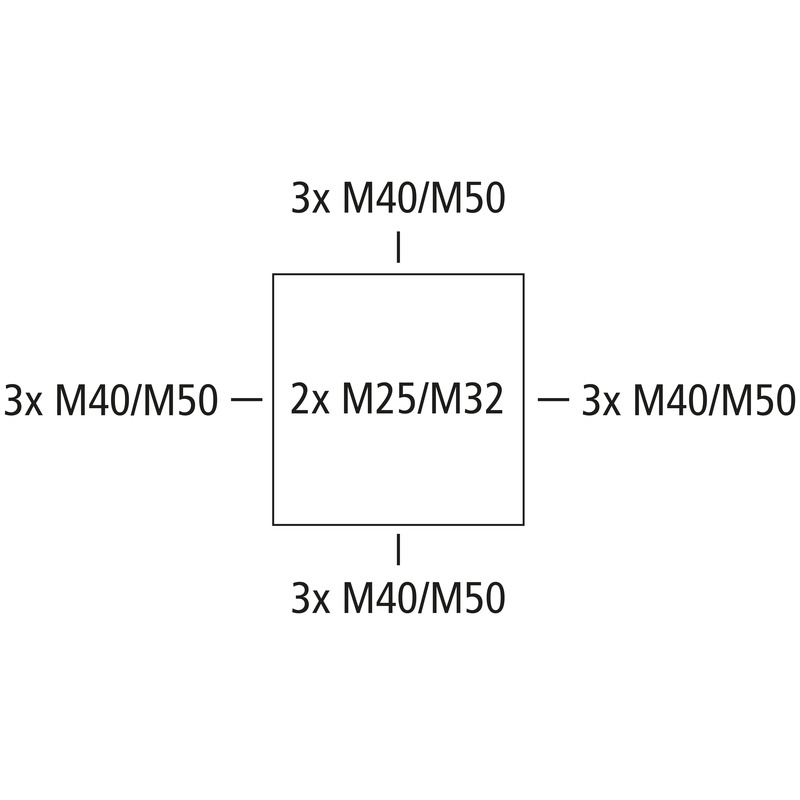

3 entrées de câbles IP54 M40 plage d’étanchéité 17 - 30 mm, 1 bouchon de fermeture M40, 3 bouchons d'étranglement avec contre-écrou IP54 M50 plage d'étanchéité 13 - 35 mm

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 25 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 250 mm
Longueur 250 mm
Hauteur 115 mm
Poids 1.375 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable non
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902153527
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Télécharger la fiche de données

Télécharger la fiche de données

Certificat

CE Explication DE/EN/PL pdf (313 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
UKCA Explication EN pdf (49 Ko)
