Klemmstein Abox 100 KLS-10² (89641001) Abox Accessoires: Spelsberg
nouveau

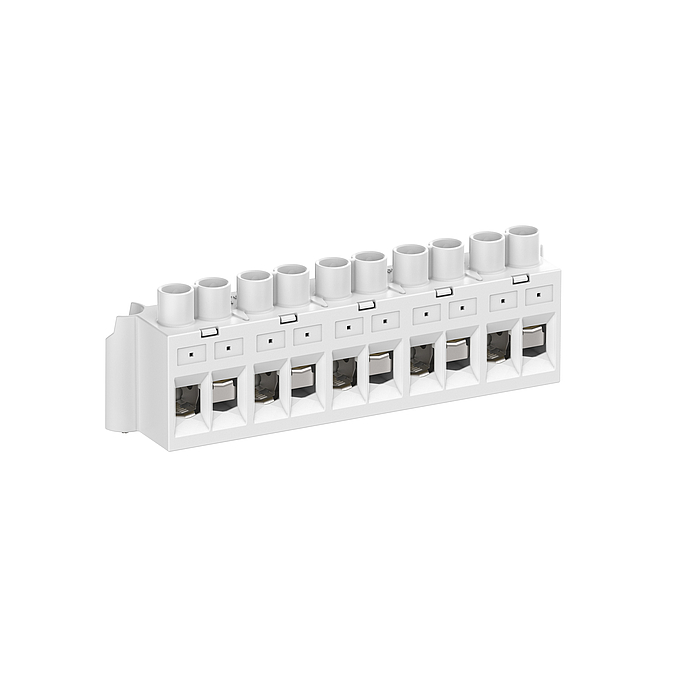

Bloc de bornes

Abox 100 KLS-10²

Référence produit: 89641001 | Dimensions: 25 x 124 x 39 mm

Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation Abox/Abox Pro à partir de 2024.

borne à vis en saillie pour Abox/Abox Pro 100, 5 pôles - 10², In = 57 A, sections acceptées par pôle : 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 690 V
Courant assigné 57 Ampères
Type de bornes Borne à vis
Nombre de pôles 5
isolé contre les contacts oui
Raccordement 1: Type de raccordement Vis
Raccordement 1: Longueur de dénudage 12 mm
Raccordement 1: Points de serrage par pôle 2
Raccordement 1: Convient aux conducteurs CU 1
Raccordement 1: Section du conducteur à raccorder, 1 fil (min) 2.5 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (max) 16 mm²

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 25 mm
Longueur 124 mm
Hauteur 39 mm
Poids 0.134 kg

Propriétés du matériel

Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Raccordement 1: Couple de serrage 2.5 Nm

Sales Information

EAN 4013902677306
Packing Unit Code C62
ETIM Class EC001284
Numéro de tarif des douanes 85369010

Matériau

Matériau du corps isolant Thermoplastique

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel dxf (6 Mo)
Plan dimensionnel dwg (708 Ko)
Plan dimensionnel pdf (1 Mo)

Certificat

VDE Certificat DE/EN pdf (464 Ko)

Données CAO

Données CAO Télécharger les données CAO 3D
